近年來，隨著消費者對清潔效率和智能化體驗的期待持續提升，吸塵器、洗地機、掃地機器人等清潔電器不斷向多功能、高性能方向演進。

主流廠商在提升吸力、電池續航的同時，也在控制系統、電機驅動與電源管理方案中持續優化，以期在智能感知、能耗控制與成本效率間取得更好平衡。

本期，我們對四款主流清潔電器進行了系統拆解，涵蓋海爾HZG-Q49W無線吸塵器、添可芙萬2.0智能洗地機、科沃斯DG710掃地機器人和美的P2G無線吸塵器。

通過對主控、電控、鋰電管理方案的匯總，對比它們在核心元器件選型和技術實現上的差異與創新，揭示各品牌的技術亮點與優勢。

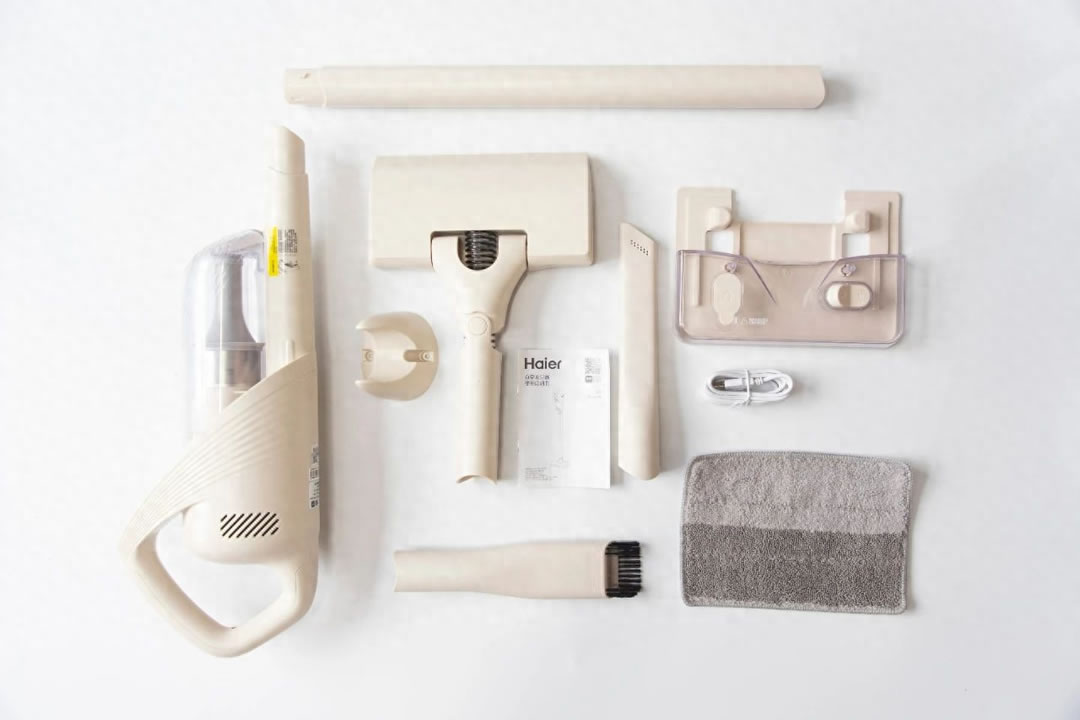

01 海爾HZG-Q49W 135W真空吸塵器：整機實現全國產器件替代

隨著智能家電的不斷發展，吸塵器市場也迎來了技術革新。無線手持吸塵器因其便捷性和強勁吸力，逐漸成為消費者的熱門選擇。

近年來，各大品牌紛紛推出搭載無刷電機、智能控制與高效電源管理的吸塵器產品，使整體性能和用戶體驗大幅提升。

產品名稱：真空吸塵器

產品型號：HZG-Q49W

額定電壓：14.8V額定功率：135W

充電電壓：5V

充電電流：2A

制造商：青島海爾智慧生活電器有限公司

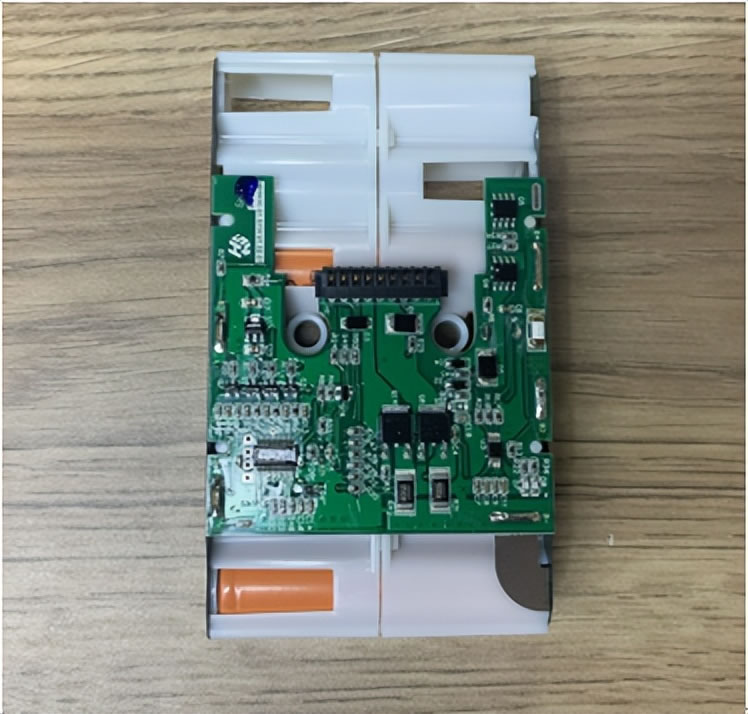

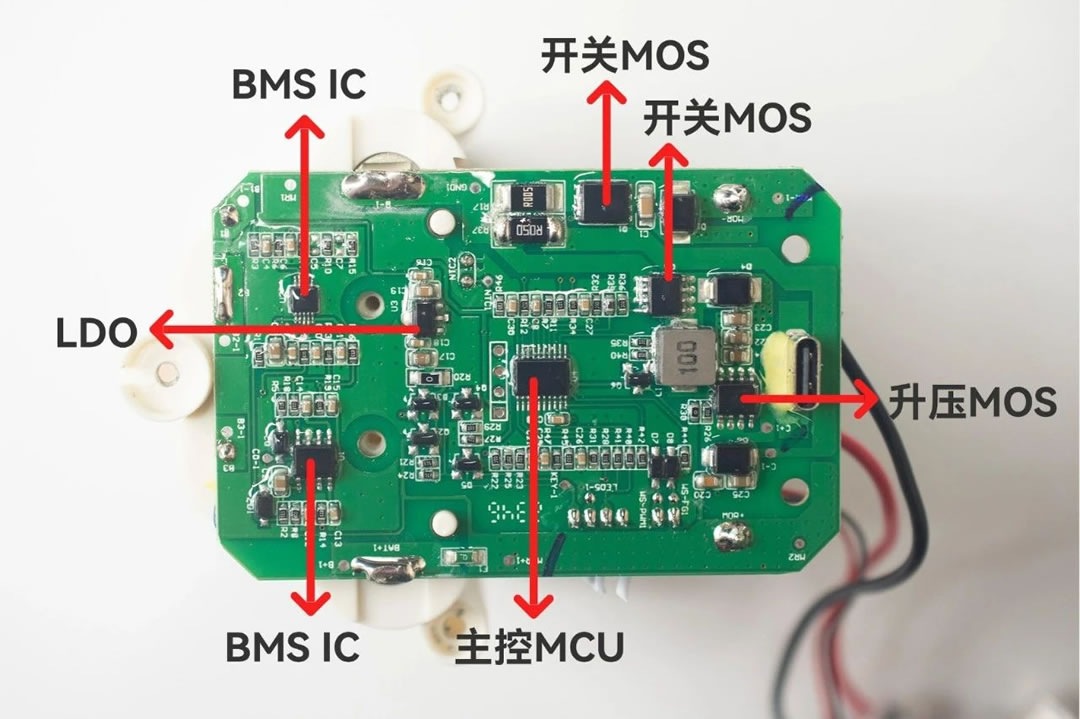

在吸塵器主控電路板上可以看到MCU、鋰電保護IC、鋰電檢測IC、MOSFET、LDO等元器件。

主控電路采用了賽元微SC92F8003 MCU，這是一顆基于增強型8051內核的工業級Flash控制器，具備豐富的通信接口與ADC資源，承擔整機運行的狀態判斷、電池管理和LED指示控制。

與之配套的鋰電保護方案則由華潤矽威的PT6605S和PT6605組合提供，前者用于高精度的過充監控，后者負責過溫、欠壓等安全檢測，構成雙重保護機制。

電源路徑中的MOS器件亦全面采用國產品牌。新潔能提供了NCE4009S和NCE40P07S分別作為充電升壓與保護開關管，具備低導通電阻和小封裝優勢;華鎂憶芯的H1808N則用作主電機供電路徑的開關控制，支持大電流輸出，提升了整機效率與熱穩定性。

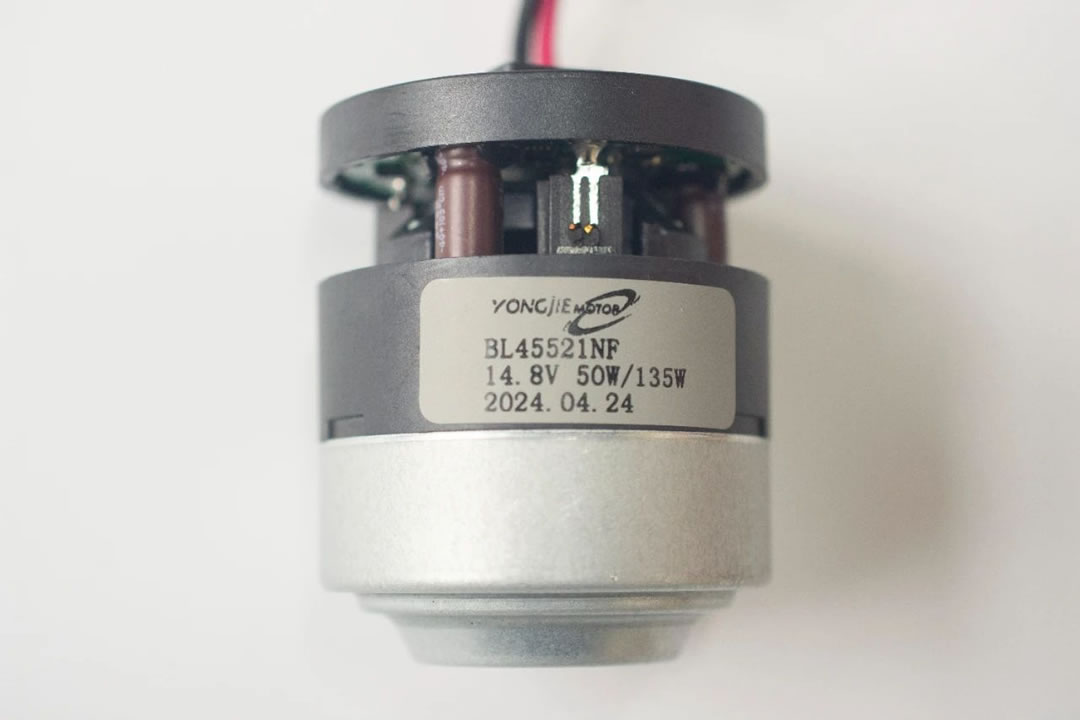

品牌：YONGJIE

型號：BL45521NF

額定電壓：14.8V

額定功率：50W/135W

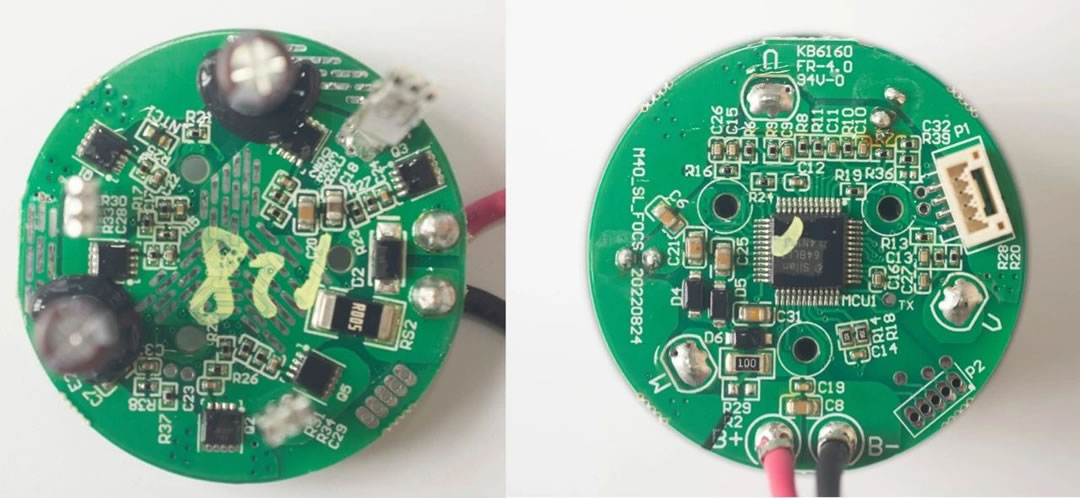

在電控電路板上可以看到電控MCU、MOS、電容等元器件。

在電機控制部分，電控板采用士蘭微SPC7L64B MCU，該芯片集成了六路NMOS預驅、LDO、電壓比較器與高速ADC，內核為64MHz Cortex-M0，顯著簡化外圍器件需求。六顆絲印為P3403的N溝道MOS組成逆變驅動電路，并搭配常州華威的濾波電容，形成結構緊湊的BLDC電控方案。

02 添可芙萬2.0智能洗地機：主控與鋰電雙板架構協同控制

智能洗地機作為清潔電器中的新興品類，不但結合吸塵器和拖把的特點，還實現了“吸塵-拖地-自清潔”的清掃模式，能更好地滿足消費者的清潔需求。

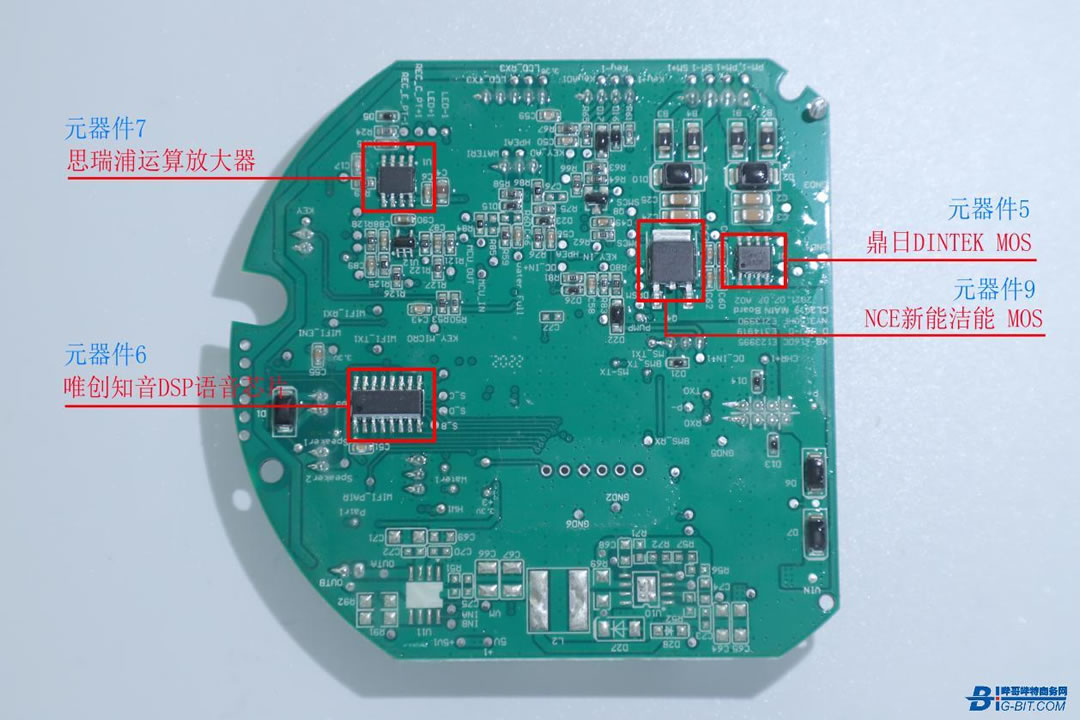

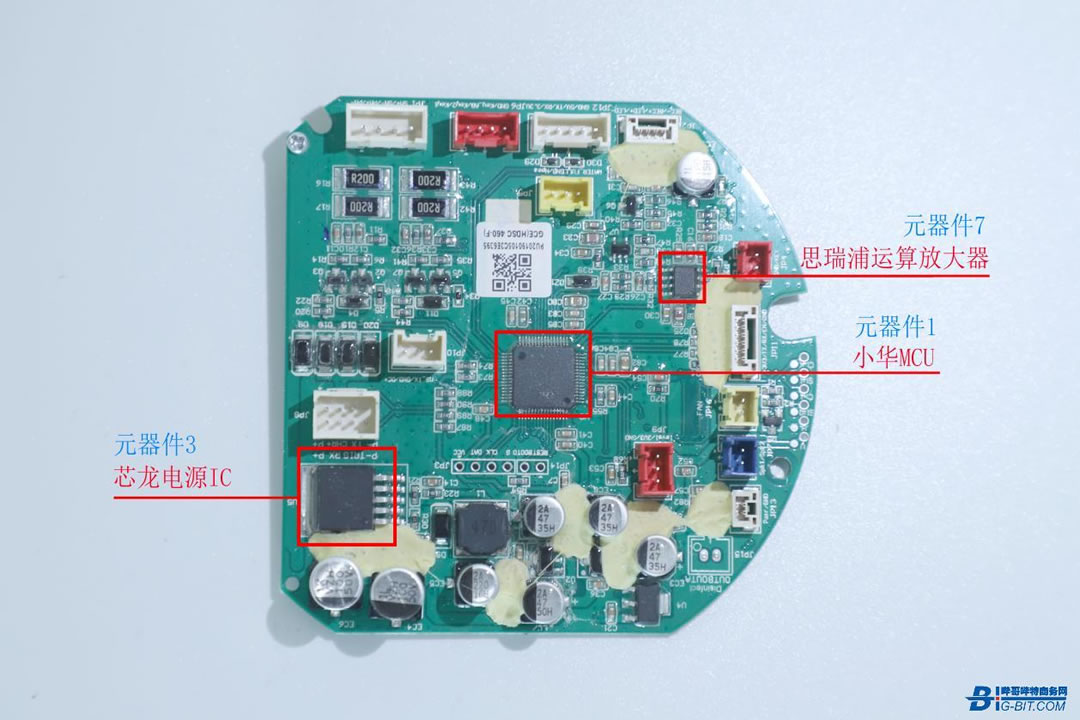

主控電路板是整機的中樞系統，搭載了小華半導體的HC32F460系列KETA-LQFP64 MCU，基于ARM Cortex-M4內核，主頻最高達200MHz，具備豐富的GPIO與外設接口，支持高精度ADC、PWM、電機驅動控制與信號處理等功能，適用于復雜的變頻電機控制和多傳感器融合任務。

電源轉換部分由芯龍的XL2596 DC-DC芯片提供穩定電壓輸入;信號調理部分使用思瑞浦LMV358B運算放大器;語音交互功能則通過唯創知音WT588F02A DSP語音芯片實現。功率器件方面，搭載了DINTEK的DTM4015 P溝道MOS與新潔能NCE60P45K等型號，覆蓋電機切換與電源管理路徑。主控板還與多條傳感器線路連接，支撐產品的智能檢測與狀態判斷。

頂部顯示板承擔整機的用戶交互與狀態反饋任務。板上集成天微電子的TM1637 LED驅動芯片，支持數碼管顯示與鍵盤掃描功能，廣泛應用于小家電中的顯示模組。該芯片與主控MCU之間通過串行通信協議進行指令交互，實現模式顯示、電量狀態、故障提示等功能。

板載還包含芯邦提供的存儲IC，用于保存運行參數與狀態配置，確保機器斷電重啟后的狀態記憶與功能恢復。整塊顯示板結構緊湊、接口清晰，便于與主控板進行物理分離和功能模塊化設計。

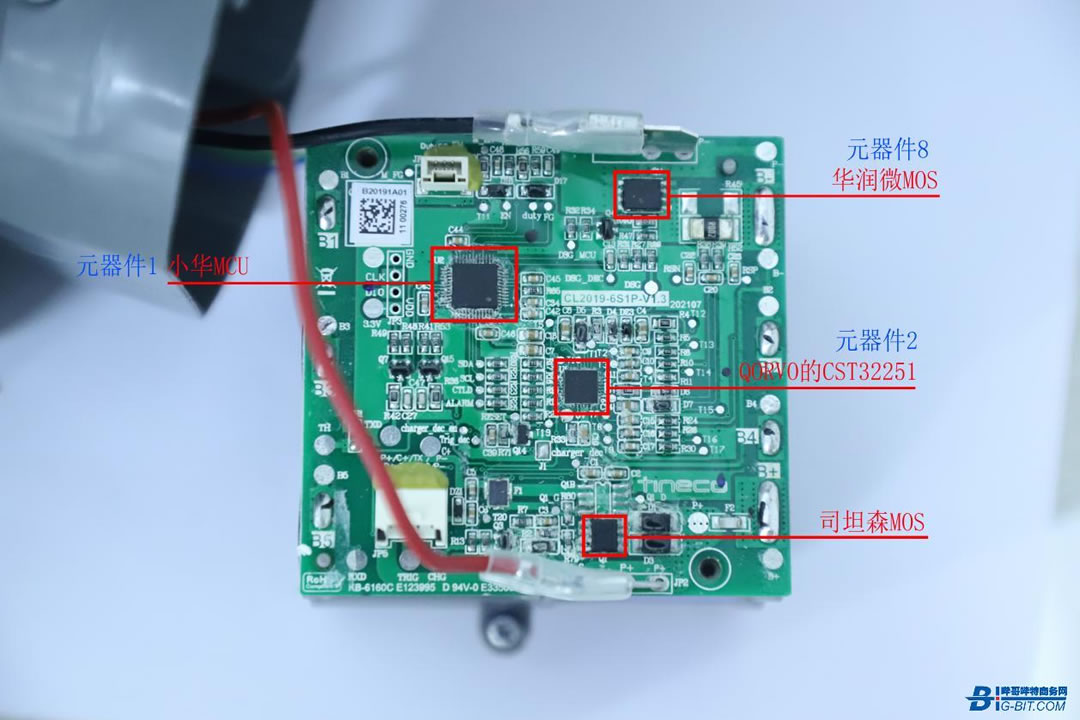

鋰電板與電池包配套使用，是整機供電和電池管理的核心板塊。該板同樣采用小華HC32F460系列MCU(F460-LQFP48封裝)，在體積受限條件下提供了完整的電壓、電流、溫度監測與充放電管理能力。其控制器具備高集成度、低功耗及強實時性，支持自清潔流程、電池容量預測等功能。

電源路徑搭載Qorvo的CST32251電源應用控制器，用于智能負載管理與狀態檢測;華潤微CRTM030N04L P溝道MOS、新潔能NCE60P45K及司坦森MOS器件共同組成電池保護和負載開關電路，提升整機在大電流輸出時的安全性與可靠性。

03 科沃斯掃地機器人DG710：單板集成控制、通信與功率驅動

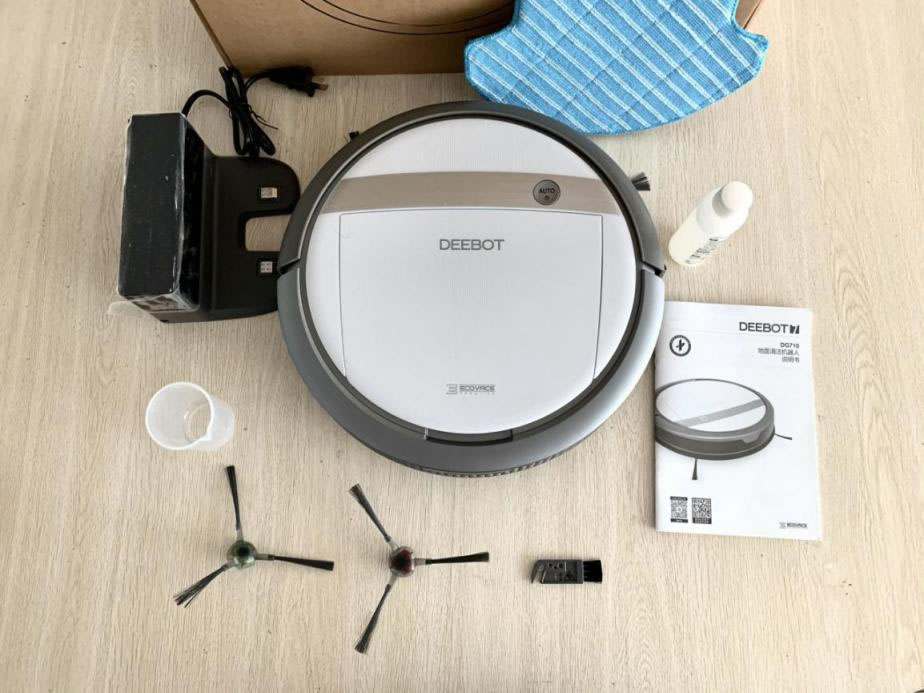

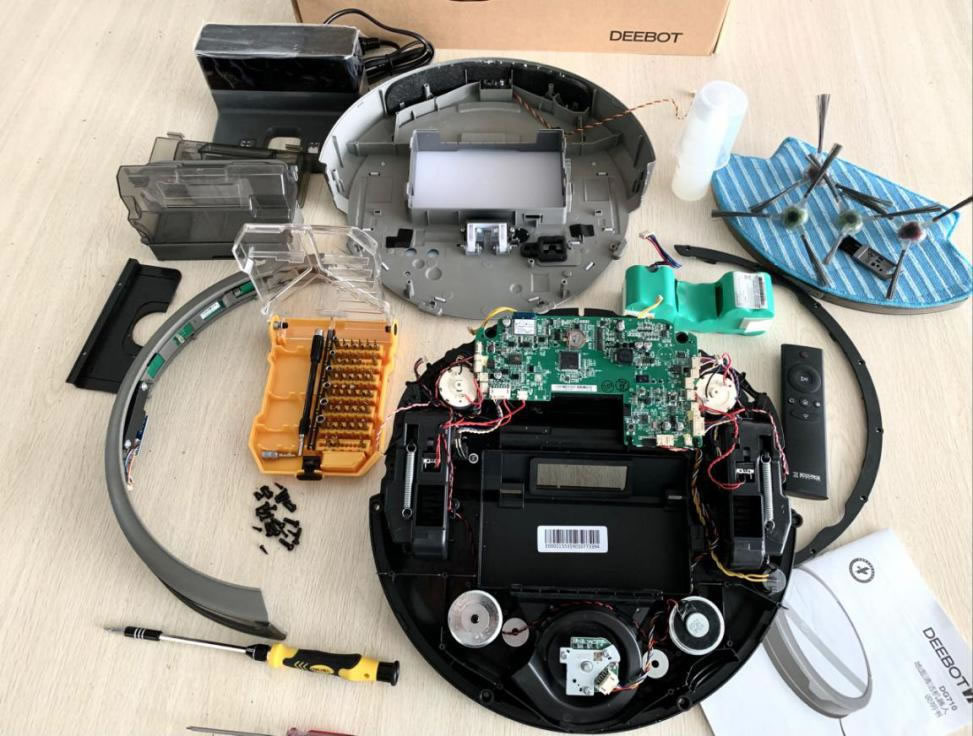

作為國產掃地機器人代表廠商之一，科沃斯DG710集成了紅外避障、路徑規劃、自動回充、APP控制等功能。通過主控板、無線模組與鋰電板的分工協作，完成對清掃任務的智能感知與路徑決策。

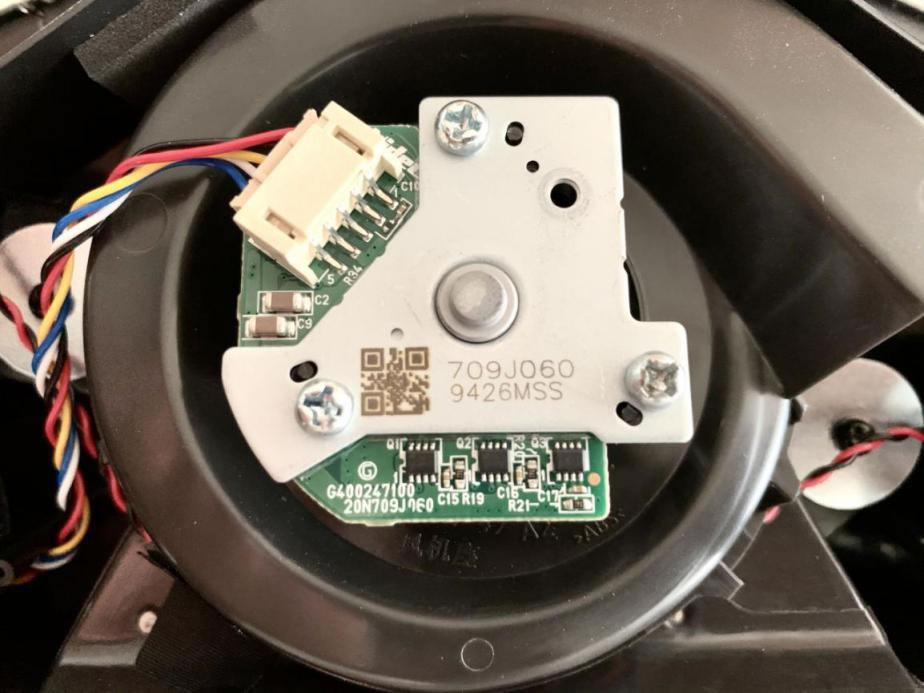

主渦輪風機座709J060、提供吸力、ZIF接口、電機品牌為尼德科(Nidec)，吸力約為1000pa/aw。

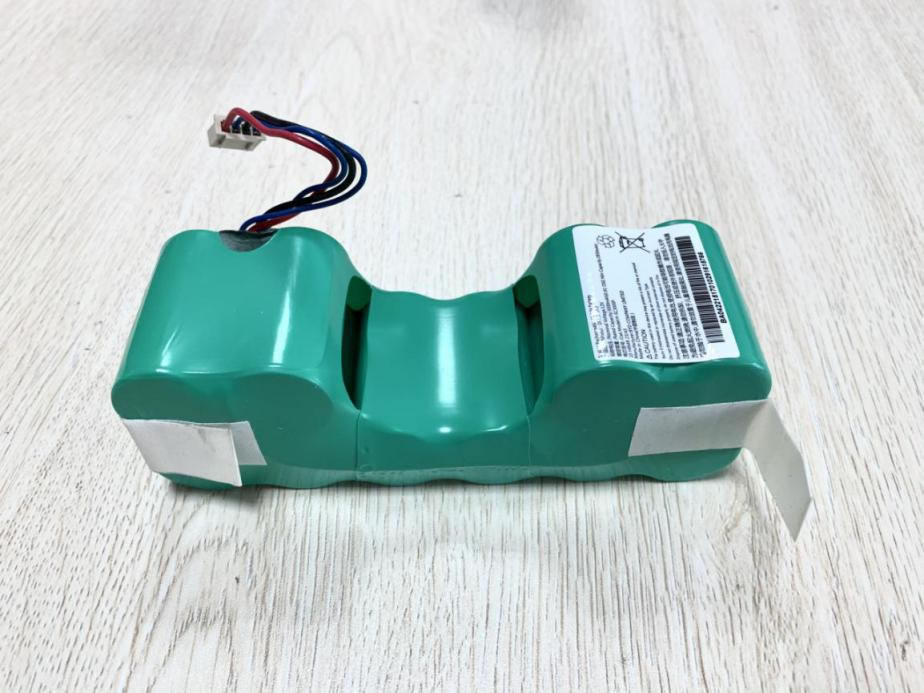

電池類型為鎳氫電池，產品型號為DM88-BYD，標準電壓為12V，額定容量為3000mAh，電芯型號為H-SC3000P，制造廠商為比亞迪股份有限公司。

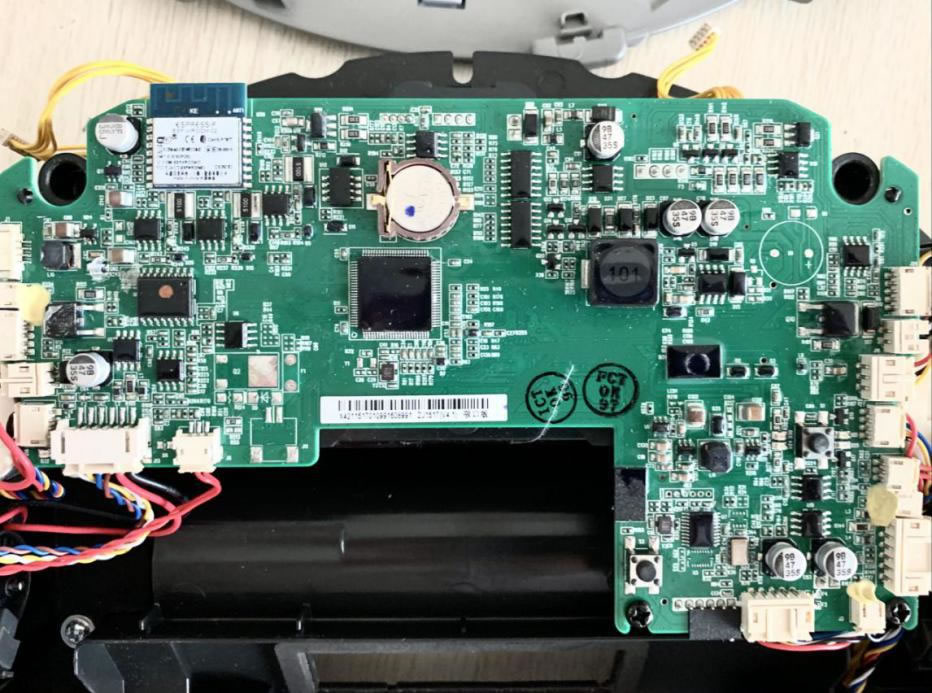

DG710主控芯片為兆易創新GD32F103VGT6，基于ARM Cortex-M3內核，主頻108MHz，具備1MB Flash、96KB RAM、12位ADC與豐富通信接口，適合多傳感器輸入與多執行單元控制等復雜任務，作為整機“大腦”承擔主邏輯處理、任務調度與電源分配。

通信部分集成了樂鑫ESP-WROOM-02 Wi-Fi模組，基于ESP8266EX芯片，支持2.4GHz無線通訊協議，內置TCP/IP協議棧和SPI Flash，負責與APP進行實時互聯，完成遠程啟動、路徑記錄、狀態同步等功能。模組面積僅為18×20mm，適合在空間緊湊的產品中部署。

功率控制方面，搭載AOS的AO4459 P溝道MOS，以及德州儀器的充電管理IC。

除控制與驅動之外，主控板還集成了多個輔助功能模塊。在時鐘管理方面，采用愛普生RX-8010SJ低功耗實時時鐘芯片，內置頻率補償晶體與I2C通信接口，為任務調度與狀態記錄提供時序支持。

語音播放功能由新唐ISD2260音頻芯片實現，該芯片具備三聲道數字音頻播放能力，內置D類揚聲器驅動，輸出功率可達1W，用于運行狀態的語音反饋。

04 美的P2G無線吸塵器：雙電機+低功耗MCU控制方案

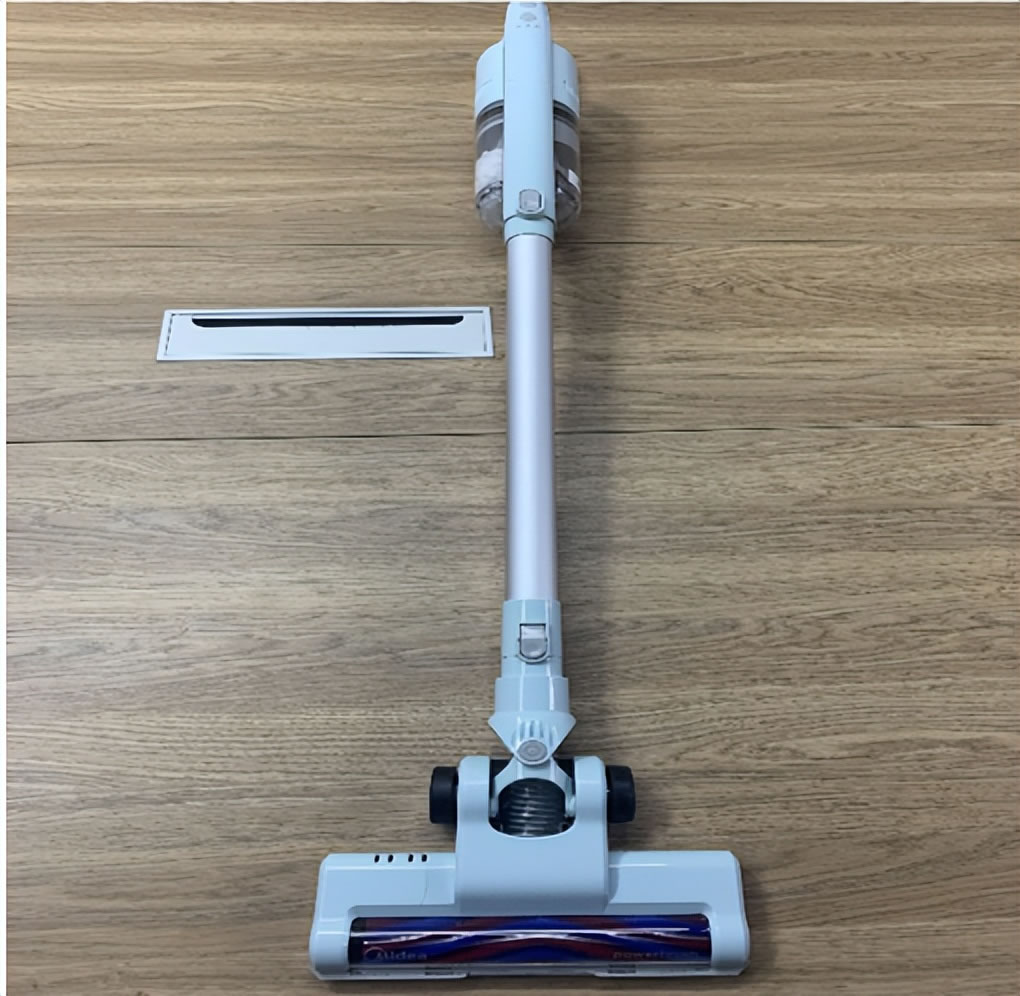

作為手持吸塵器中的主流款式，美的P2G無線吸塵器在性能與成本控制之間取得平衡，結構輕巧、操控便捷，配有主吸電機與地刷獨立電機，實現了雙電機協同清潔。

其電控系統以分體式設計為主，由主控板、外置電源適配器與鋰電模塊共同組成，搭載多顆經典國產與國際主流元器件，是面向中端市場的代表性“芯”價比方案。

外置可充電式鋰電池：

型號：HD003

額定電壓：14.4V

充電限制電壓：18V

額定容量：2Ah 18.8Wh

主控芯片選用意法半導體的STM8L052R8，是一款超低功耗8位微控制器，內置64KB Flash、EEPROM存儲和多種低功耗運行模式。該芯片具備較強的抗干擾性能與靈活的外設控制能力，適用于功率受限的小家電場景。配套功率路徑中，搭載了來自IR的PD-97146A系列功率MOSFET，具有低導通電阻與全特性雪崩電壓支持，用于高頻DC-DC電路。

此外，電機切換路徑中使用了新潔能的NCE40P07S(P溝道MOS)，該器件采用先進溝槽工藝，具備較低的柵電荷與良好的雪崩耐受能力，適用于充電保護與負載切換控制，滿足中等電流負載場景的應用需求。
